Schweißportal mit Kippvorrichtung  | img_schweissportal_arf.jpg
Automatisiertes Schweißen Vorwärmen, Fügen in PA Position und Nahtkontrolle

Schweißportal mit Kippvorrichtung

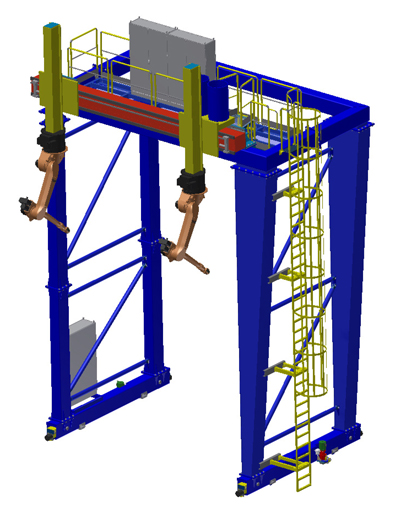

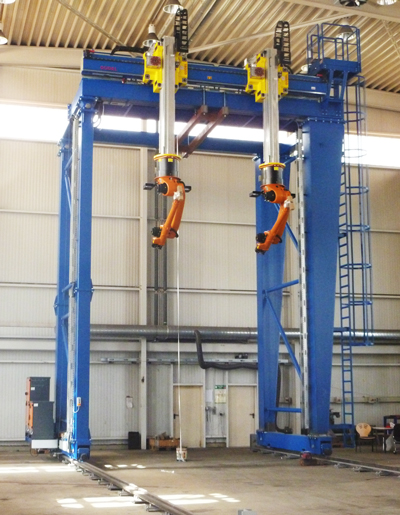

Das Schweißportal

Das Roboterschweißportal dient als Träger des Schweißroboters und des Schweißhilfsroboters. Es werden insgesamt 11 Roboterachsen während des Schweißens angesteuert. Der Schweißhilfsroboter wird im Slave-Betrieb u.a. zur Reinigung (Bürsten und Schleifen) der Zwischenlagen verwendet. Das Portal ist auf Schienen verfahrbar um den Kipptisch per Kran mit dem Wechselrahmen zu bestücken.

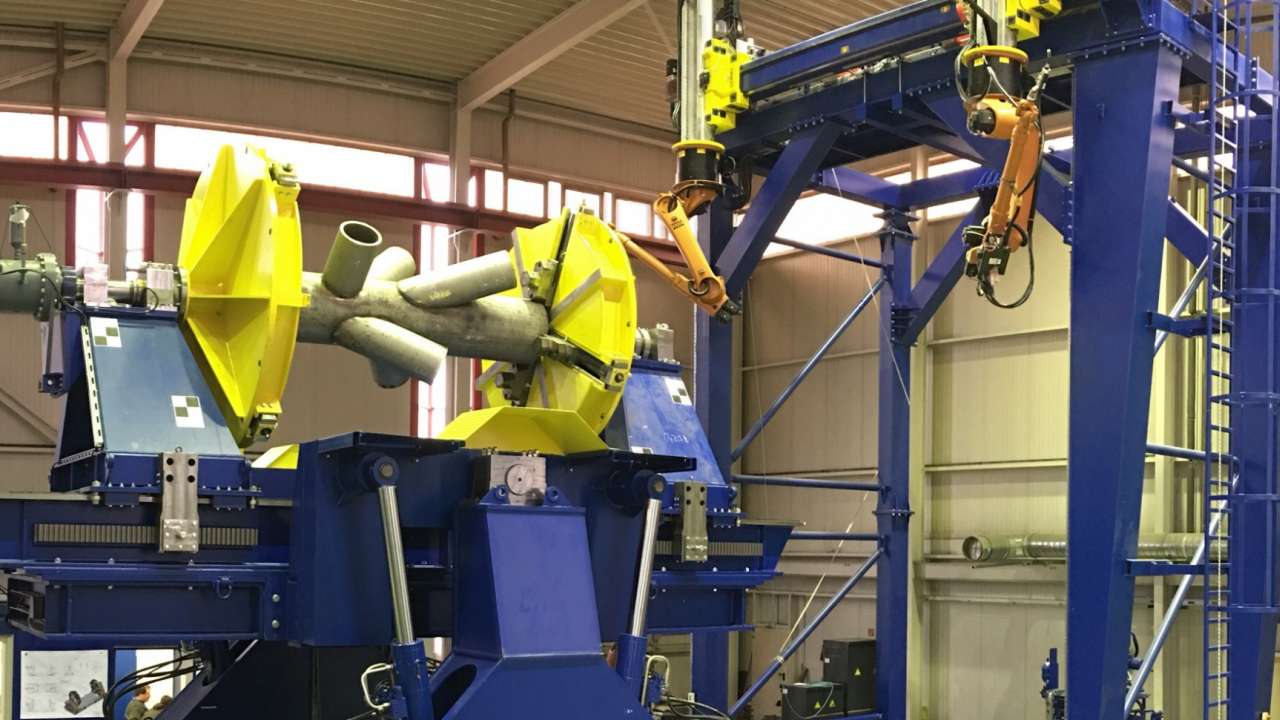

Der Kipptisch

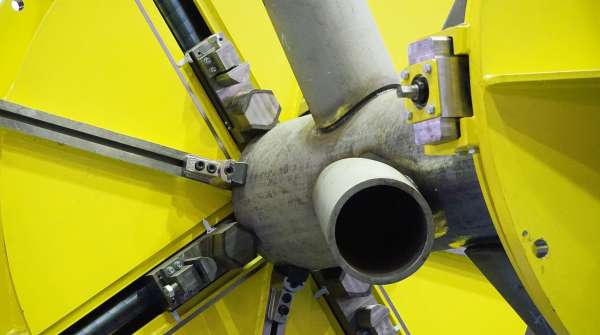

Der Kipptisch ist ein Bestandteil der Rohrkontenschweißanlage. Ausgelegt als Roboterachse des Schweißportals ermöglicht er während des automatisierten Schweißens zusammen mit der Drehachse des Wechselrahmens, dass stets in PA Position geschweißt werden kann.
