Ebene Paneele | Paneelfertigung
Bedarfsgerechte Paneellinien unterschiedlicher Mechanisierungs- und Automatisierungsgrade

Ebene Paneele

Die ebenen Paneele (besteifte Plattenpläne) werden auf Paneellinien gefertigt. Diese Fertigungslinien für ebene Paneele werden in aller Regel als Fließlinien ausgeführt. Um einen gleichmäßigen Produktionsfluss gewährleisten zu können, ist eine ausgewogene Kapazität aller Fertigungsstationen von großer Bedeutung. Die Komplettierung und ggf. Montage zu Flachsektionen erfolgt auf den Arbeitsstationen am Ende der Paneellinie oder im Volumen- und Blockbau.

Prinzipdarstellung einer Paneellinie für die Fertigung ebener Paneele:

(A) Ein- bzw. Zweiseiten- Schweißstation
(B) Platten- Wendestation
(C) Besäum-, Strahl- und Markierportal
(D) Profilaufsetz- und Heftportal (mit Profilpaletten-Bereitstellungsplatz ggf. Palettenwagen)
(E) Kehlnahtschweißportal (mit angepasster Anzahl von Schweißköpfen)
(D/E) Alternativ: Kombiniertes Profilaufsetz- und Kehlnahtschweißportal
(F) Montageportal (optional: Senkrechtschweißportal, konventionell oder roboterisiert)
(G) Serviceportal

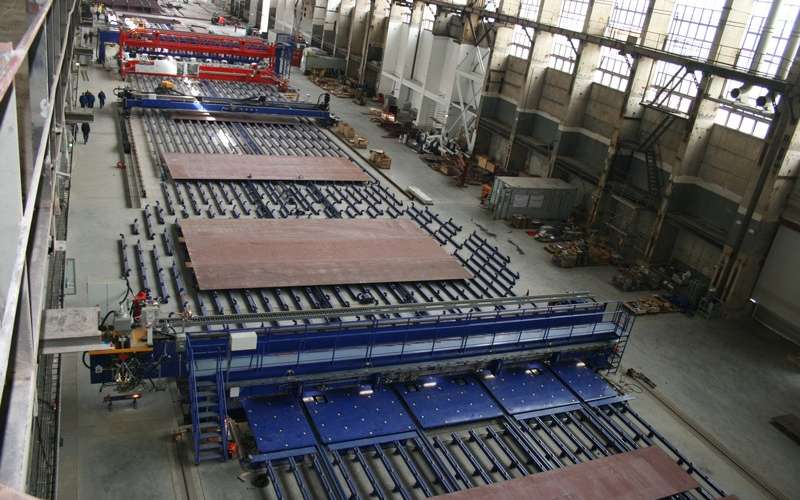

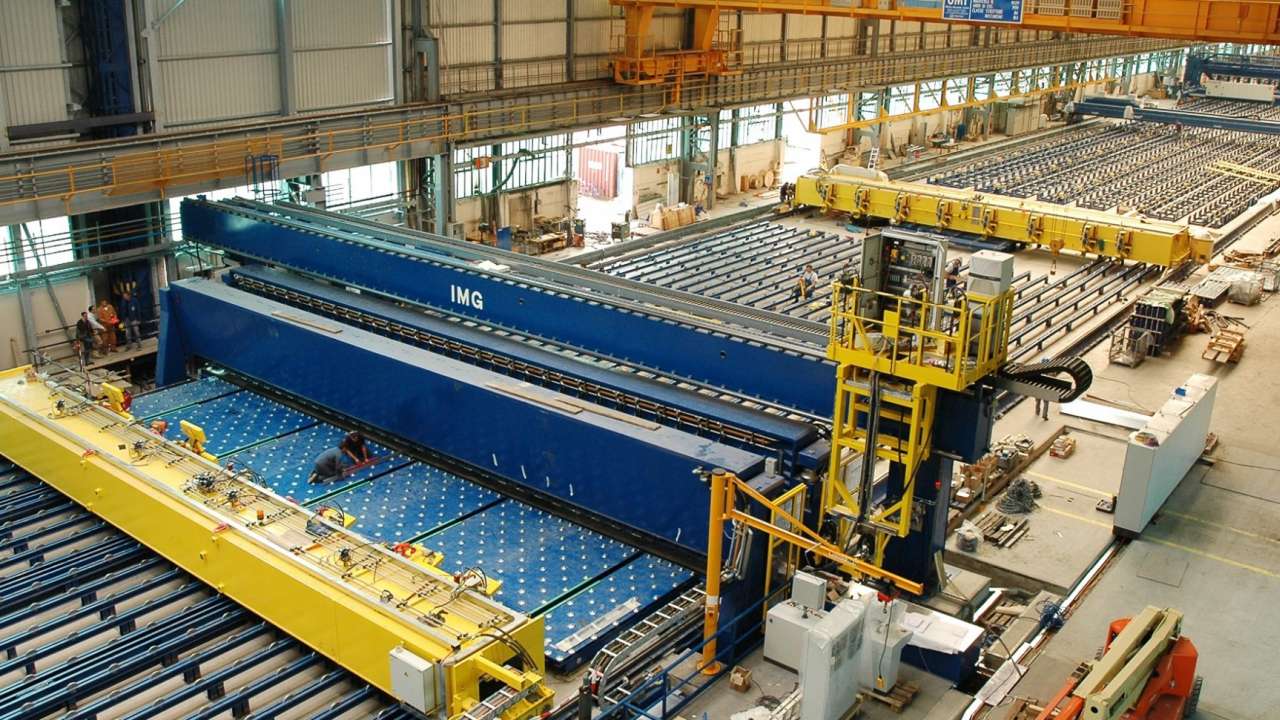

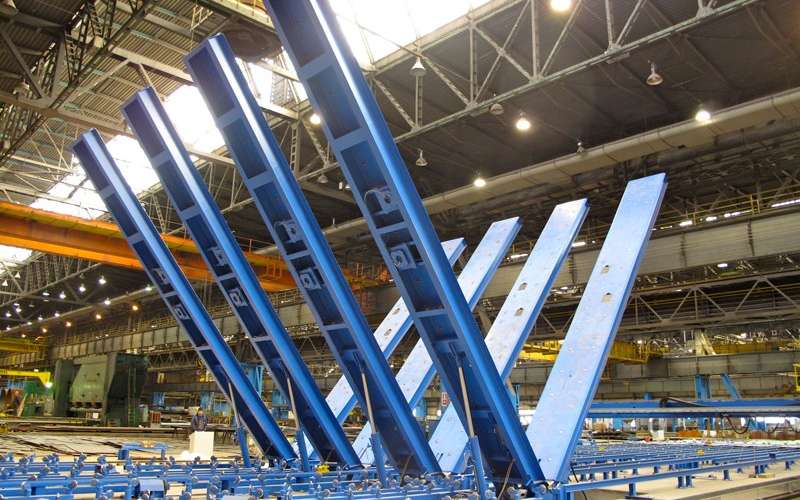

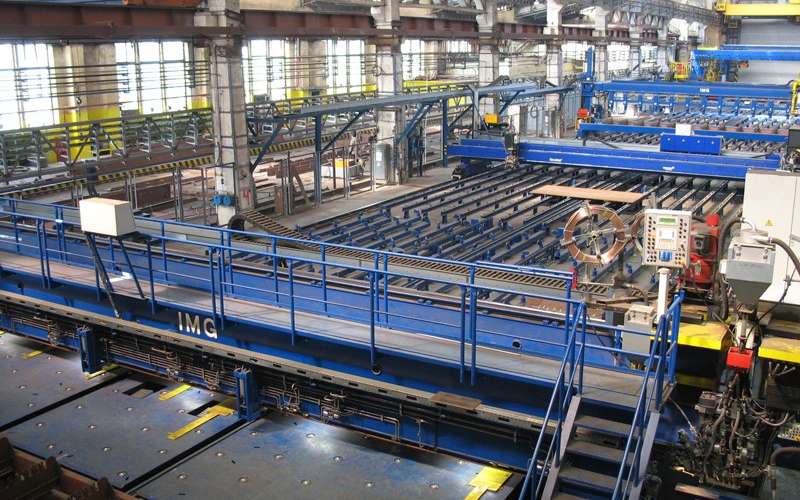

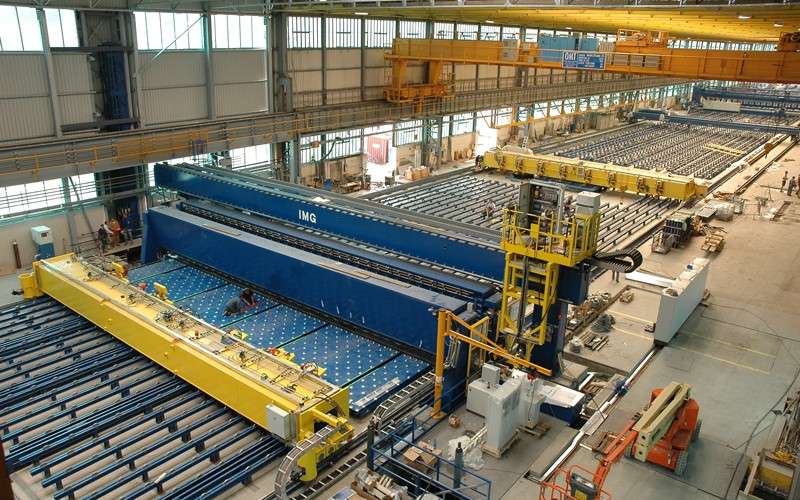

Referenzbilder
